Product Details
Место происхождения: CN
Фирменное наименование: QHMAG
Сертификация: CE
Номер модели: QEMP-QMCH
Payment & Shipping Terms
Количество мин заказа: Набор MOQ 1
Цена: USD $1,000~$10,000
Упаковывая детали: Кронштейн и деревянный случай
Время доставки: 15-45 дней, зависят от дизайна
Условия оплаты: L/C, T/T, западное соединение, MoneyGram
Поставка способности: 15 наборов в месяц
Применение: |
Инжекционный метод литья |
Ход отверстия: |
180mm |
Тариф впрыски: |
0-220rpm |
Размер (L*W*H): |
Подгонянный, основанный на условиях труда |
Качественная гарантия: |
1 год |
Сертификация: |
CE, ISO9001 |
Напряжение тока: |
220В/240В/360В/440В |
Материал: |
Electro постоянный магнит |
Вес впрыски: |
300g/s | 1500g/s |
Применение: |
Инжекционный метод литья |
Ход отверстия: |
180mm |
Тариф впрыски: |
0-220rpm |
Размер (L*W*H): |
Подгонянный, основанный на условиях труда |
Качественная гарантия: |
1 год |
Сертификация: |
CE, ISO9001 |
Напряжение тока: |
220В/240В/360В/440В |
Материал: |
Electro постоянный магнит |
Вес впрыски: |
300g/s | 1500g/s |
Система изменения прессформы большой струбцины магнитной силы машины инжекционного метода литья тоннажности сильной быстрая
В методе который положил улучшение на опыт что быстрая система изменения прессформы QHMAG культивировала с много результатов от этого в ответ на много виды и небольшого количества, продукция ответа запаса посетителя обмен плашки самолета инжекционного метода литья «быстро безопасность осуществить, «одиночные делая расположения» конечно».
Что магнитная плита для быстрой системы изменения прессформы?
Быстрая система изменения прессформы приложена к машине инжекционного метода литья, машине заливки формы, пробивая
машина и поворачивая машина через магнитную плиту совместимую с изменителем прессформы для того чтобы достигнуть безопасного, быстро
и удобная замена для больших прессформ, выполнить влияние быстрого изменения прессформы.
Магнитная плита новый Н тип магнитной быстрой прессформы зажимая систему с электрическим отверстием ИМПа ульс
и заключительная магнитная сила. Магнитная цепь конструирована путем использование характеристик различного
материалы постоянного магнита. Распределение внутренних линий магнитного поля проконтролировано
электронная система управления. Система достигает внутреннее равновесие экономики и после этого использует магнитную силу к
держите прессформу.
Магнитная зажимая система использована для того чтобы исправить прессформа на машине впрыски. Магнитная плита
конструированный для традиционной машины впрыски и дать решение на длинное рабочее временя на прессформах изменения, сложной деятельности, и низкой безопасности. Эта система использует высасыватель постоянного магнита как фиксированная плита и
двигая плита, как раз простыми действиями замагничивания и размагничивания, исправит & изменит прессформа, которая может действительно изменить прессформу в 3 минутах. Машина инжекционного метода литья с магнитной плитой
улучшенное время изменения прессформы до 3 минуты но без изменения первоначальной структуры, оно практически и
удобный.
| Comparism | Плита сота магнитная | Стандартная магнитная плита |
| Ригидность & стабильность | Тип сота со структурой всасывания двойной стороны магнитной, магнит задней части более силен, поэтому прессформа, магнитные плиты, и backplane машины инжекционного метода литья совмещены совместно, которые улучшают ригидность плиты, и избегают взаимных вибрации и смещения. | Только починка сборочные винты вокруг плиты, не может быть винтами починки в середине плиты, поэтому она не может полно гарантировать шаблон для избежания деформации когда открытая прессформа. |
| Емкость & многосторонность | Толщина 37mm, увеличила раскрывая ход, максимальное уменьшение стержня выталкивателя и количество расширения намордника впрыски, лучшего контроля пластиковой температуры | Толщина 45mm, емкость небольшая, поэтому ряд прессформы соответствует более менее чем плита сота магнитная. |
| Срок службы | Созданный в монолитовой конструкции: CNC подвергал механической обработке и совершенно сделан в металле, без смол, набивок, винтов, латуни или других материалов. Он весьма надежен: Никакие компоненты подвергают для того чтобы нести, деформация или тепловое расширение. | Поверхность загерметизирована производством керамических изделий смолы, со старея риском. |
| Эффективность Quality& | Двухсторонний с магнитной силой, задней функцией всасывания в обнажая процессе для поддержания стабильности прессформы, для избежания взаимных вибрации и смещения. | Одно-встали на сторону магнетизм, магнитная сила в такой же единственной поверхности уменьшил 10%-15% |
| Зажимать силу | Структура сота оптимизирована внутренности магнитной плиты, который обеспечивают ригидность саму и прочность магнитной плиты, так же, как магнитную силу можно сконцентрировать в разумном плане, поэтому, независимо от того, какой размер о прессформе, шаблон с более сильной зажимая силой | Рассеивана обычная структура зажимая силу и не равномерный |
| Деятельность персонала | С регулятором LCD удаленным, в пользе умного утверждения пароля, исключая потребность для неудобства ключевого менеджмента, количественное состояние в реальном времени обратной связи прессформы и все датчики, оно интуитивный | Механический распределительный ящик, управление кнопки, не может квантифицировать реакцию в реальном времени состояния прессформы |

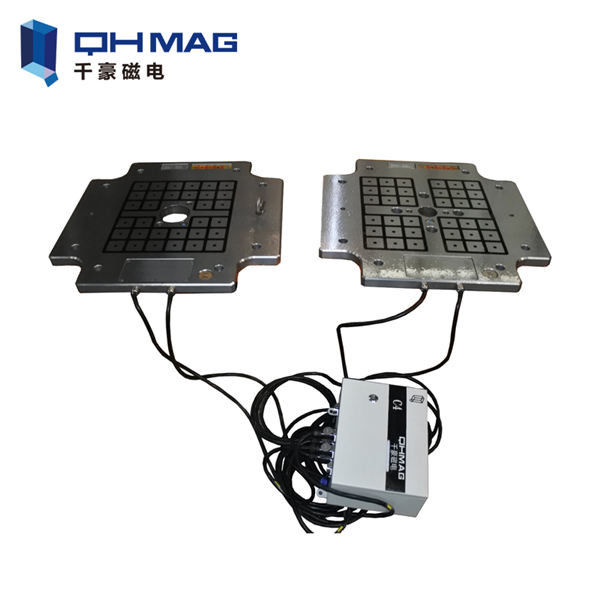

Быстрые элементы системы изменения прессформы:
| Стандартная конфигурация | ||
| Магнитная плита | 1 набор | Moveabla & фиксированная сторона стороны, верхних & низких |
| Шкаф основного управляющего воздействия | 1 набор | 4, 8, 12 канала. |
| Удаленный регулятор | 1 набор | Механический тип и умный тип касания LCD |
| Кабели Connecion | 1 набор | Кабель системы управления, силовой кабель, кабель сигнала, etc. |
| Аксессуары | 1 набор | Устанавливая винты, шпангоуты, располагая кольца |
| Опционная конфигурация | Опционные функции | |
| Цепь предохранения падения | Обнаружение температуры | Обнаружение рассогласования |
| Умирает Lifter | Обнаружение близости | Обнаружение прочности силы |
| Умирает рука | Магнитная сатурация | Обнаружение магнитного потока |
Параметр магнитной плиты технический
| Деталь | Стандартная магнитная плита | Плита Celluar магнитная | Плита Полно-стали магнитная | ||||
| Размер поляка | 50*50mm | 70*70mm | 80*80mm | шестиугольник 70mm | 50*50mm | шестиугольник 70mm | |
| Магнитная единственная поверхность прочности | ² 16kgf/cm | ² 16kgf/cm | ² 16kgf/cm | ² 15kgf/cm | ² 15kgf/cm | ² 15kgf/cm | |
| Магнитная прочность в поляков | 350kgf | 735kgf | 980kgf | 640kgf | 735kgf | 640kfg | |
| Магнитная толщина плиты | 35, 45mm | 50mm | 52mm | 37mm | 37, 47mm | 48mm | |
| Глубина проникания магнитного потока | 15mm | 18mm | 20mm | 18mm | 18mm | 18mm | |
| Отверстие выталкивателя | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | |
| Система управления | Главный шкаф Contorl | C4 | C4/ C8 | C8 | C4/ C8 | C4/ C8 | C4/ C8 |
| Удаленный регулятор | QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
|
| Максимальн Working Температура | 120℃, 150℃ | ||||||
| Стандартное напряжение тока | AC 220V~480V, 50/60HZ | ||||||
| Датчик близости | ≤5000KN | 1pc | 1pc | - | 1pc | 1pc | 1pc |
| >5000KN | - | 2pc | 2pc | 2pc | 2pc | 2pc | |
| Воспринимать расстояние | 0.2mm | ||||||
| Датчик температуры | Стандарт, температура обнаружения от 60 до 200 градусов | ||||||
| Датчик вывихивания | Стандарт, точность 0.1mm обнаружения | ||||||
| Датчик магнитной сатурации | Стандарт, обнаруживает насыщен ли электрический ток | ||||||
| Датчик магнитного потока | Опционный, обнаружьте изменения в магнитном потоке | ||||||
| Измерение силы | Опционный, обнаружьте прочность магнитной силы | ||||||
| Материал поверхностного уплотнения для обоих сторона магнитной плиты | Поверхностный материал лицевой стороны | Смола | Смола | Смола | Металл | Металл | Металл |
| Поверхностный материал задней стороны | Металл | Металл | Металл | Металл | Металл | Металл | |
Преимущества магнитной зажимая системы
1. Легкая установка
Оно не требует никаких изменений к прессформам, никакой потребности изменить возникновение и структуры, никакой пунш потребности, как раз фиксируют магнитную плиту болтами в отверстии или T-слоте продетых нитку задней панелью машины инжекционного метода литья.
2. Высокая безопасность
Магнитное быстрое изменение прессформы проконтролировано Electro-постоянной системой магнита которая электрический ИМП ульс активирует систему мгновенно (замагничивание): прессформа держится естественной силой постоянных магнитов. Зажимая сила остается постоянн даже в отсутствии электропитания, она все еще держит сильной и непрерывно магнитной силой когда выключение и не исчезает или потеря факторами времени и температуры.
3. Высокая эффективность
Используйте магнитную быструю прессформу зажимая систему смогите значительно улучшить эффективность изменения прессформы, drastically уменьшите времена перестроения прессформы (до 90%) сравненные к обычной процедуре. QMCS гарантирует равномерную прессформу зажимая, которая держится используя всю контактирующую поверхность. Зажимать прессформу с единообразием позволяет получить хорошие качественные части даже с первыми прессформами. 2 половины прессформы совершенно выровняны: уменьшено трение, сохраняя носку прессформ и машины. Вообще изменению прессформы и прессформа зажимая только нужны 3 минуты, большое изменение прессформы только нужны 10 минут.
4. Сохраните космос
Толщина магнитной плиты около 37-50mm, космос небольшая. Магнитная быстрая прессформа зажимая систему не использует platens и другие пневматические и гидравлические компоненты, сохранить больше космоса и сделать все peripherals прессформы в машине инжекционного метода литья легки для обслуживания и деятельности.
5. Легкая деятельность
Магнитная быстрая система зажимать прессформы зажимает прессформы любых формы и размера с прочностью. Одиночный оператор легко и безопасно выполняет деятельность, без работы внутри машины.
6) Экономический и практически
Используйте магнитную быструю систему прессформы изменения значит исключать стоимость содержания и управление кронштейнов, потребляемых веществ, крепежных деталей. Электричество только использовано для того чтобы зафиксировать и выпустить зажимать, как только прессформа безопасно держится к правильному положению, больше не не будет нужно использовать электричество. Магнитная температура применения цыпленка может максимум до 150°C, вес машины вверх от 60 тонн к 5000 тонн.
| Информация для потребителей | ||||||
| Название фирмы | Адрес компании | |||||
| Агента | Электронная почта | |||||
| Телефон | Факс | |||||
| Данные по машины инжекционного метода литья | ||||||
| IMM Brand&Model | ||||||
| Раскрывая сила | kN |
|
||||
| Зажимать силу | kN | |||||
| Сила сопла | kN | |||||
| Сила выталкивателя | kN | |||||
| Емкость прессформы | mm | |||||
| Максимальная температура прессформы | ℃ | |||||
| Заключите чертеж заднего днища | ||||||
| Данные по прессформы | ||||||
| Параметр прессформы | Длина (mm) | Ширина (mm) | Высота (mm) | |||
| Максимальный размер прессформы | mm | mm | mm | |||
| Минимальный размер прессформы | mm | mm | mm | |||
| Максимальный вес прессформы | kg | Минимальный вес прессформы | kg | |||
| Диаметр центрирующего кольца прессформы | mm | Материал заднего днища прессформы | ||||
| Прессформа с доской изоляции | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ Никакой |
Прессформа с структурой автоматического потока demoulding | ДА НЕТ | |||
