Product Details
Место происхождения: CN
Фирменное наименование: QHMAG
Сертификация: CE
Номер модели: QEMP-QMCH
Payment & Shipping Terms
Количество мин заказа: Набор MOQ 1
Цена: USD $1,000~$10,000
Упаковывая детали: Кронштейн и деревянный случай
Время доставки: 15-45 дней, зависят от дизайна
Условия оплаты: L/C, T/T, западное соединение, MoneyGram
Поставка способности: 15 наборов в месяц
Применение: |
Инжекционный метод литья |
Ход отверстия: |
180mm |
Тариф впрыски: |
0-220rpm |
Размер (L*W*H): |
Подгонянный, основанный на условиях труда |
Качественная гарантия: |
1 год |
Сертификация: |
CE, ISO9001 |
Напряжение тока: |
220В/240В/360В/440В |
Материал: |
Electro постоянный магнит |
Вес впрыски: |
300g/s | 1500g/s |
Применение: |
Инжекционный метод литья |
Ход отверстия: |
180mm |
Тариф впрыски: |
0-220rpm |
Размер (L*W*H): |
Подгонянный, основанный на условиях труда |
Качественная гарантия: |
1 год |
Сертификация: |
CE, ISO9001 |
Напряжение тока: |
220В/240В/360В/440В |
Материал: |
Electro постоянный магнит |
Вес впрыски: |
300g/s | 1500g/s |

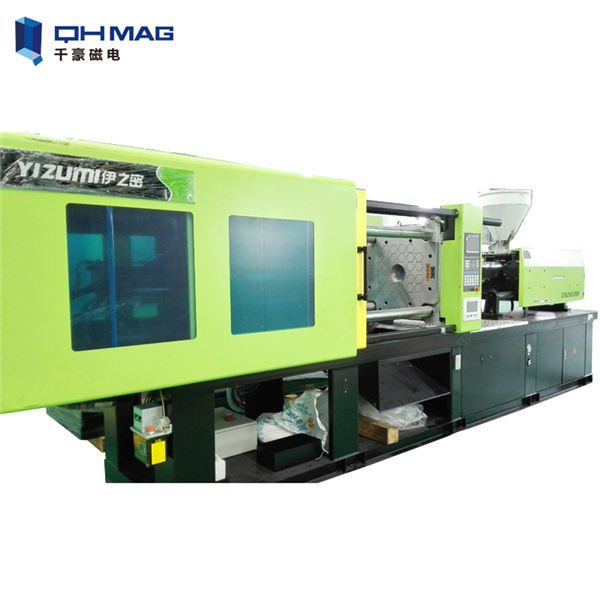

Система изменения прессформы сильной магнитной силы машины инжекционного метода литья быстрая
| Comparism | Плита сота магнитная | Стандартная магнитная плита |
| Ригидность & стабильность | Тип сота со структурой всасывания двойной стороны магнитной, магнит задней части более силен, поэтому прессформа, магнитные плиты, и backplane машины инжекционного метода литья совмещены совместно, которые улучшают ригидность плиты, и избегают взаимных вибрации и смещения. | Только починка сборочные винты вокруг плиты, не может быть винтами починки в середине плиты, поэтому она не может полно гарантировать шаблон для избежания деформации когда открытая прессформа. |
| Емкость & многосторонность | Толщина 37mm, увеличила раскрывая ход, максимальное уменьшение стержня выталкивателя и количество расширения намордника впрыски, лучшего контроля пластиковой температуры | Толщина 45mm, емкость небольшая, поэтому ряд прессформы соответствует более менее чем плита сота магнитная. |
| Срок службы | Созданный в монолитовой конструкции: CNC подвергал механической обработке и совершенно сделан в металле, без смол, набивок, винтов, латуни или других материалов. Он весьма надежен: Никакие компоненты подвергают для того чтобы нести, деформация или тепловое расширение. | Поверхность загерметизирована производством керамических изделий смолы, со старея риском. |
| Эффективность Quality& | Двухсторонний с магнитной силой, задней функцией всасывания в обнажая процессе для поддержания стабильности прессформы, для избежания взаимных вибрации и смещения. | Одно-встали на сторону магнетизм, магнитная сила в такой же единственной поверхности уменьшил 10%-15% |
| Зажимать силу | Структура сота оптимизирована внутренности магнитной плиты, который обеспечивают ригидность саму и прочность магнитной плиты, так же, как магнитную силу можно сконцентрировать в разумном плане, поэтому, независимо от того, какой размер о прессформе, шаблон с более сильной зажимая силой | Рассеивана обычная структура зажимая силу и не равномерный |
| Деятельность персонала | С регулятором LCD удаленным, в пользе умного утверждения пароля, исключая потребность для неудобства ключевого менеджмента, количественное состояние в реальном времени обратной связи прессформы и все датчики, оно интуитивный | Механический распределительный ящик, управление кнопки, не может квантифицировать реакцию в реальном времени состояния прессформы |
Быстрые элементы системы изменения прессформы:
| Стандартная конфигурация | ||
| Магнитная плита | 1 набор | Moveabla & фиксированная сторона стороны, верхних & низких |
| Шкаф основного управляющего воздействия | 1 набор | 4, 8, 12 канала. |
| Удаленный регулятор | 1 набор | Механический тип и умный тип касания LCD |
| Кабели Connecion | 1 набор | Кабель системы управления, силовой кабель, кабель сигнала, etc. |
| Аксессуары | 1 набор | Устанавливая винты, шпангоуты, располагая кольца |
| Опционная конфигурация | Опционные функции | |
| Цепь предохранения падения | Обнаружение температуры | Обнаружение рассогласования |
| Умирает Lifter | Обнаружение близости | Обнаружение прочности силы |
| Умирает рука | Магнитная сатурация | Обнаружение магнитного потока |
Параметр магнитной плиты технический
| Деталь | Стандартная магнитная плита | Плита Celluar магнитная | Плита Полно-стали магнитная | ||||
| Размер поляка | 50*50mm | 70*70mm | 80*80mm | шестиугольник 70mm | 50*50mm | шестиугольник 70mm | |
| Магнитная единственная поверхность прочности | ² 16kgf/cm | ² 16kgf/cm | ² 16kgf/cm | ² 15kgf/cm | ² 15kgf/cm | ² 15kgf/cm | |
| Магнитная прочность в поляков | 350kgf | 735kgf | 980kgf | 640kgf | 735kgf | 640kfg | |
| Магнитная толщина плиты | 35, 45mm | 50mm | 52mm | 37mm | 37, 47mm | 48mm | |
| Глубина проникания магнитного потока | 15mm | 18mm | 20mm | 18mm | 18mm | 18mm | |
| Отверстие выталкивателя | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | |
| Система управления | Главный шкаф Contorl | C4 | C4/ C8 | C8 | C4/ C8 | C4/ C8 | C4/ C8 |
| Удаленный регулятор | QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
|
| Максимальн Working Температура | 120℃, 150℃ | ||||||
| Стандартное напряжение тока | AC 220V~480V, 50/60HZ | ||||||
| Датчик близости | ≤5000KN | 1pc | 1pc | - | 1pc | 1pc | 1pc |
| >5000KN | - | 2pc | 2pc | 2pc | 2pc | 2pc | |
| Воспринимать расстояние | 0.2mm | ||||||
| Датчик температуры | Стандарт, температура обнаружения от 60 до 200 градусов | ||||||
| Датчик вывихивания | Стандарт, точность 0.1mm обнаружения | ||||||
| Датчик магнитной сатурации | Стандарт, обнаруживает насыщен ли электрический ток | ||||||
| Датчик магнитного потока | Опционный, обнаружьте изменения в магнитном потоке | ||||||
| Измерение силы | Опционный, обнаружьте прочность магнитной силы | ||||||
| Материал поверхностного уплотнения для обоих сторона магнитной плиты | Поверхностный материал лицевой стороны | Смола | Смола | Смола | Металл | Металл | Металл |
| Поверхностный материал задней стороны | Металл | Металл | Металл | Металл | Металл | Металл | |
Преимущества магнитной зажимая системы
1. Легкая установка
Оно не требует никаких изменений к прессформам, никакой потребности изменить возникновение и структуры, никакой пунш потребности, как раз фиксируют магнитную плиту болтами в отверстии или T-слоте продетых нитку задней панелью машины инжекционного метода литья.
2. Высокая безопасность
Магнитное быстрое изменение прессформы проконтролировано Electro-постоянной системой магнита которая электрический ИМП ульс активирует систему мгновенно (замагничивание): прессформа держится естественной силой постоянных магнитов. Зажимая сила остается постоянн даже в отсутствии электропитания, она все еще держит сильной и непрерывно магнитной силой когда выключение и не исчезает или потеря факторами времени и температуры.
3. Высокая эффективность
Используйте магнитную быструю прессформу зажимая систему смогите значительно улучшить эффективность изменения прессформы, drastically уменьшите времена перестроения прессформы (до 90%) сравненные к обычной процедуре. QMCS гарантирует равномерную прессформу зажимая, которая держится используя всю контактирующую поверхность. Зажимать прессформу с единообразием позволяет получить хорошие качественные части даже с первыми прессформами. 2 половины прессформы совершенно выровняны: уменьшено трение, сохраняя носку прессформ и машины. Вообще изменению прессформы и прессформа зажимая только нужны 3 минуты, большое изменение прессформы только нужны 10 минут.
4. Сохраните космос
Толщина магнитной плиты около 37-50mm, космос небольшая. Магнитная быстрая прессформа зажимая систему не использует platens и другие пневматические и гидравлические компоненты, сохранить больше космоса и сделать все peripherals прессформы в машине инжекционного метода литья легки для обслуживания и деятельности.
5. Легкая деятельность
Магнитная быстрая система зажимать прессформы зажимает прессформы любых формы и размера с прочностью. Одиночный оператор легко и безопасно выполняет деятельность, без работы внутри машины.
6) Экономический и практически
Используйте магнитную быструю систему прессформы изменения значит исключать стоимость содержания и управление кронштейнов, потребляемых веществ, крепежных деталей. Электричество только использовано для того чтобы зафиксировать и выпустить зажимать, как только прессформа безопасно держится к правильному положению, больше не не будет нужно использовать электричество. Магнитная температура применения цыпленка может максимум до 150°C, вес машины вверх от 60 тонн к 5000 тонн.
| Информация для потребителей | ||||||
| Название фирмы | Адрес компании | |||||
| Агента | Электронная почта | |||||
| Телефон | Факс | |||||
| Данные по машины инжекционного метода литья | ||||||
| IMM Brand&Model | ||||||
| Раскрывая сила | kN |
|
||||
| Зажимать силу | kN | |||||
| Сила сопла | kN | |||||
| Сила выталкивателя | kN | |||||
| Емкость прессформы | mm | |||||
| Максимальная температура прессформы | ℃ | |||||
| Заключите чертеж заднего днища | ||||||
| Данные по прессформы | ||||||
| Параметр прессформы | Длина (mm) | Ширина (mm) | Высота (mm) | |||
| Максимальный размер прессформы | mm | mm | mm | |||
| Минимальный размер прессформы | mm | mm | mm | |||
| Максимальный вес прессформы | kg | Минимальный вес прессформы | kg | |||
| Диаметр центрирующего кольца прессформы | mm | Материал заднего днища прессформы | ||||
| Прессформа с доской изоляции | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ Никакой |
Прессформа с структурой автоматического потока demoulding | ДА НЕТ | |||
